需要覆盖3个以上工位，且工位间距在3-15米之间的多点搬运场景；或需要在多个位置之间频繁切换转运的装配线、流水线作业。
T型 vs 硬臂式对比
T型助力臂优势
工作半径3-8米，360度全方位覆盖，单设备可服务3个以上工位，减少设备投资，提高利用率；适合多工位、大范围、频繁切换的转运场景。
硬臂式优势
工作半径1.5-4米，覆盖范围相对固定；但刚性更好，定位精度更高，适合需要精准对位装配、重载搬运（可达500kg）的单一工位或固定范围作业。
直线布局
3-6个工位沿直线排列，轨道长度8-15米，单个助力臂沿轨道滑动覆盖所有工位。
装配线、流水线、物料中转线等直线排列的工位，适合工序衔接型作业。
轨道：|========| 工位分布：[A]--[B]--[C]--[D]--[E]
L型布局
轨道呈L形，覆盖转角两侧的工位，适合U型或L型生产线的物料转运。
转角作业、跨区域转运、需要绕过障碍物的场景。
轨道：|======
||
[A]--[B]--[C]T型布局
主轨道垂直于生产线，多个工位沿主轨道两侧分布，单个助力臂可服务两侧工位。
双排生产线、对称布局工位、需要物料对称配送的场景。
轨道： |===|
[A] [B] [C]
| | |双轨道平行布局
两条平行轨道各配置1-2个助力臂，实现多工位并行作业，互不干扰。
高节拍生产线、双线并行作业、多品种混线生产的场景。
轨道1：|===| 助力臂1 轨道2：|===| 助力臂2
✓ 适合的厂房条件
- •车间高度≥5米，有足够的顶部空间安装悬挂式轨道
- •屋顶承重≥200kg/m²，或地面平整坚实可安装立柱
- •车间宽度≥6米，有足够的横向空间布置T型轨道
- •工位分布相对规整，间距在3-15米范围内
- •地面平整度良好，坡度≤1/200，便于立柱安装
- •有稳定的气源或电源（取决于驱动方式）
- •车间内无大型振动设备，不影响轨道运行稳定性
✗ 不适合的厂房条件
- •车间高度<4米，无法安装T型轨道（可选择折臂吊或立柱式助力臂）
- •屋顶承重不足<100kg/m²，无法悬挂安装（需改用立柱式，但占用地面空间）
- •工位间距<2米，T型轨道优势不明显（建议选择硬臂式或折臂吊）
- •工位间距>15米，单条轨道难以覆盖（需要多条轨道组合或其他方案）
- •车间宽度<4米，无法布置T型轨道（建议选择单点助力臂）
- •车间内有大型起重设备（如行车）干扰T型轨道运行
- •环境温度>60°C或有强腐蚀气体，需特殊防护
| 类型 | 描述 | 覆盖范围 | 成本 | 适用场景 |
|---|---|---|---|---|
| 单臂T型助力臂 | 单条轨道配置1个助力臂，通过沿轨道滑动覆盖多个工位。成本最低，安装最简便。 | 覆盖3-6个工位，工作半径3-8米，适合低中频搬运 | 成本最低，约1.5-2.5万元（不含夹具） | 工位数量少、搬运频率中等、预算有限的场景 |
| 双臂T型助力臂 | 单条轨道配置2个助力臂，可独立运行或配合作业。适合覆盖更多工位或提高并行作业能力。 | 覆盖5-8个工位，双臂可分工协作，适合中高频搬运 | 成本中等，约2.5-4万元（不含夹具），比单臂增加60-80% | 工位数量较多、需要并行作业、搬运频率高的场景 |
| 多臂T型助力臂（3-4臂） | 单条轨道配置3-4个助力臂，实现多工位同时作业。效率最高，但成本也最高。 | 覆盖8-12个工位，多臂同时作业，适合高频大批量生产 | 成本较高，约4-6万元（不含夹具），比双臂增加50-70% | 大批量生产线、高节拍要求、多工位同时作业的场景 |
| 轨道扩展（多轨道组合） | 多条T型轨道组合形成覆盖网络，可跨越更大范围或连接不同作业区域。需要专业设计和安装。 | 覆盖15-30米范围，可连接多条生产线或多个作业区域 | 成本最高，根据轨道长度和数量定制，约5-15万元起（不含夹具） | 大型车间、多生产线互联、物料跨区域转运的场景 |

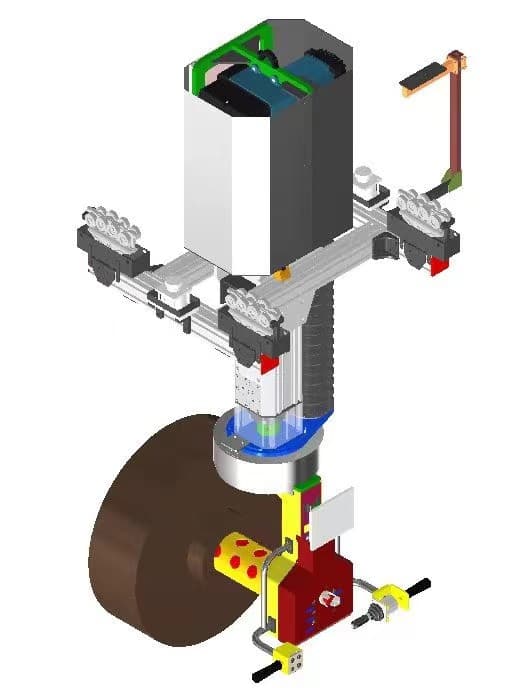

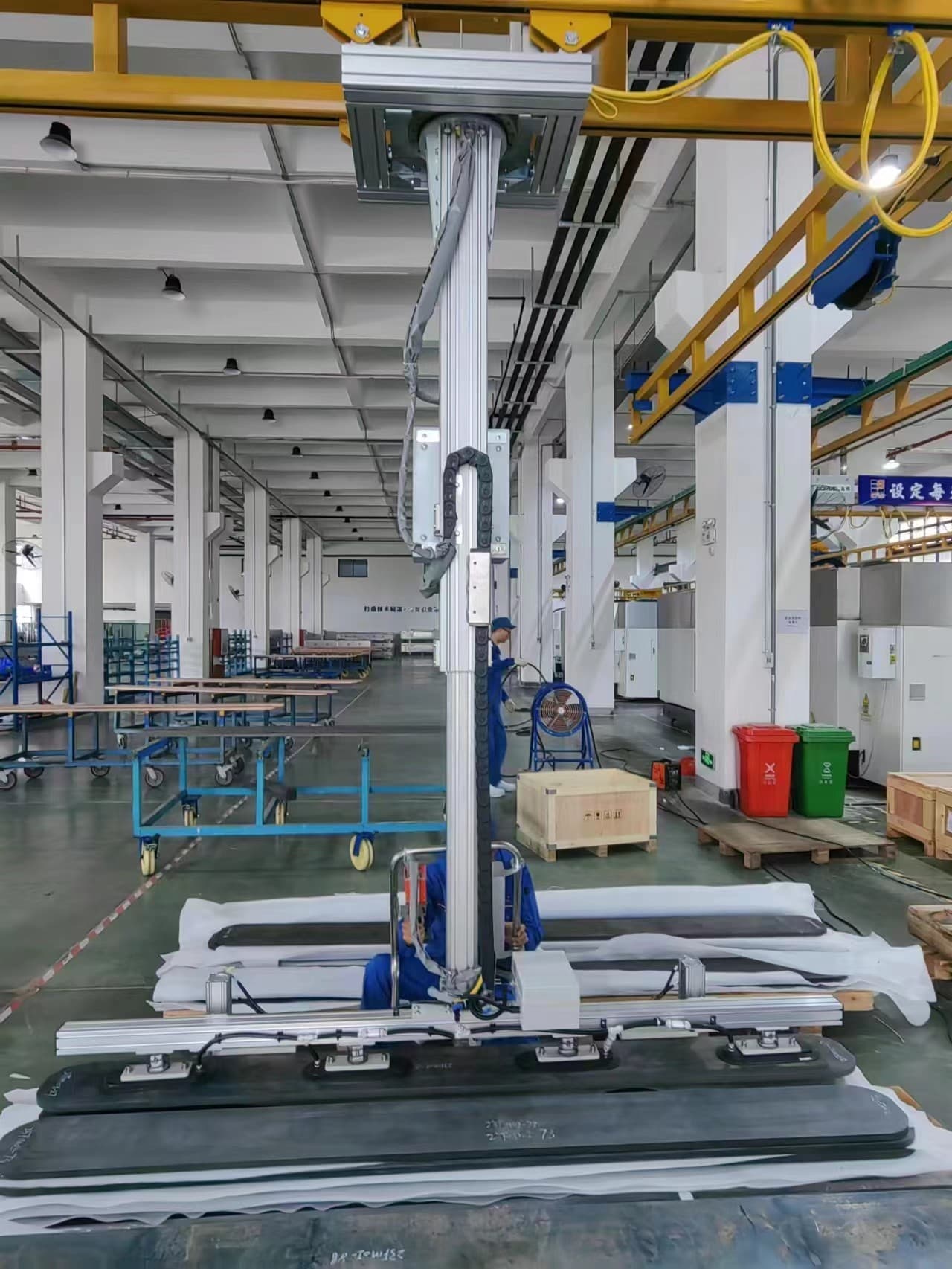

T型助力臂提升系统是一种采用T型结构设计的物料搬运设备，通过独特的T型轨道和滑车组合，实现超大工作半径和360度全方位覆盖。该系统采用模块化组装设计，由立柱、横梁、滑车、助力臂、控制系统等多个模块组成，可根据现场需求灵活配置组合。T型结构设计使得单个助力臂可以在大范围内移动，覆盖多个工位或作业区域，大幅提高了设备的利用率和作业效率。该系统特别适用于大型车间、装配线、立体仓库等需要多点作业的场所，能够实现物料在不同位置之间的高效转运，减少物料搬运次数，降低人工成本。T型助力臂提升系统采用先进的助力技术，通过气动或电动驱动，实现重物的轻松搬运和精准定位，同时配备多重安全保护装置，确保作业安全。
汽车制造
流水线装配、零部件转运、车身搬运、工装更换等
大型机械装配
重型设备组装、大型部件转运、工装夹具更换等
立体仓库
多层货架存取、货物转运、订单拣选等
物流中心
货物装卸、分拣配送、托盘搬运等
船舶制造
船体装配、设备安装、物料转运等
航空航天
飞机装配、零部件安装、工装更换等
Q1T型助力臂可以覆盖多大面积？
标准工作半径为3-8米，可根据需求定制更长的轨道。单条T型轨道可覆盖3-15米的作业范围，具体取决于轨道长度和助力臂配置。多个T型轨道组合可覆盖更大的车间区域。
Q2可以在一条轨道上安装多个助力臂吗？
可以。T型助力臂系统采用模块化设计，单条轨道可配置1-4个助力臂，多个助力臂可以独立运行，也可以配合完成复杂的搬运任务。助力臂之间可以通过机械互锁或电气联锁实现安全防护。
Q3T型轨道的承重能力是多少？
T型轨道采用高强度钢材制造，单点承重可达300kg，整条轨道的总体承载能力取决于跨度、支撑方式和助力臂数量。我们会根据实际工况进行结构计算，确保轨道强度满足使用要求。
Q4安装T型助力臂需要什么条件？
需要平整坚固的基础或承重梁，确保轨道安装面水平稳定。轨道上方需要有足够的高度空间，立柱式安装需要地面承重能力≥100kg/m²。我们会派遣专业工程师进行现场勘测，提供最佳的安装方案。
提示：提供以上参数可以帮助我们更准确地为您推荐合适的产品型号和配置方案。如有疑问，可直接联系我们进行咨询。
某汽车零部件企业装配线：安装T型助力臂系统覆盖6个装配工位，工件重量80-150kg，单设备实现全工位覆盖，节省3台单独设备投资。
某仓储物流中心：T型助力臂配合真空吊具，覆盖3个装卸货位，实现纸箱、板材的高效转运，日处理量提升150%。
某电子厂生产线：T型轨道跨越两条生产线，实现物料共享调配，减少库存积压30%。
什么是T型助力臂系统？原理特点与应用场景
T型助力臂系统是采用T型结构的物料搬运设备，核心特点是工作半径大、覆盖范围广，适合多工位覆盖和大范围搬运场景，可服务多个相邻工位。
硬臂式和折臂吊助力臂有什么区别？选型对比指南
硬臂式助力机械手刚性好、定位精度高、承载能力强，适合重载和精准定位场景；折臂吊助力臂灵活度高、覆盖范围大、安装简便，适合空间受限和多工位作业场景。
如何确定助力机械手工作半径？覆盖范围计算方法
工作半径的计算方法是"取料点到设备安装点的最大水平距离"，需考虑所有取放位置，选择能覆盖全部工位的最小半径，同时预留一定余量。
多工位场景适合用什么设备？多工位搬运方案
多工位场景适合选择T型助力臂（工作半径大）、轨道式安装（移动覆盖多工位）或折臂吊（灵活切换），关键是确保所有工位都在覆盖范围内。
助力机械手选型需要确认哪些参数？选型清单与流程
助力机械手选型需确认：工件参数（重量、尺寸、材质）、搬运参数（路径、高度、频率）、工位参数（空间、安装条件）、功能参数（精度、控制方式）、其他要求（预算、交期、售后）。
